　　电磁流量计，是很多涉及到自动化行业，经常涉及到的仪表。今天这一期，我们不讲这个如何装，今天用错误的案例，来给大家学习。
　　对于现场一次仪表，选型准确对其至关重要，但是更重要的是................................
　　安 装！
　　安 装！
　　安 装！
　　今天给大家分享的电磁流量计错误安装方式，只有更搞笑，没有最搞笑！
　　请大家准备心理做好准备
　　案例一：流量数值波动大
　　某现场，客户的电磁流量计数值一直跳动，
　　跟嚼了炫迈一样........根本停不下来。

　　

　　案例分析：
　　现场存在着泵，而泵又紧挨着流量计。流体在经过流量计的时候。流体是处于紊流状态（也就是水打漩涡），这时候对于流量计测量，存在着较大干扰，所以现场流量计数值经常发生跳动，根本稳定不下来。
　　搞笑指数：☆☆☆
　　解决方法：
　　安装远离泵，至少5倍以上口径的直管段距离，保证流体稳定。
　　类似还有安装在阀门附近的案例
　　


　　案例二：流量始终测不准
　　某客户现场，流量测量始终不准，有时候还会出现空管报警和下限报警。

　　


　　案例分析：
　   从上图看到，我们管道只有半管子水不到，那么也就是说电磁流量计根本就没有满管。流量计没有满管呀，这怎么可能测得准呢？
　　搞笑指数：☆☆☆☆
　　解决方法：
　　后面流量计出口，可以进行缩径，安装一段管道延长，让液体充满整个管道。
　　案例三：电磁流量计经常损坏
　　哇，流量计呐，咱么看不到了？

　　

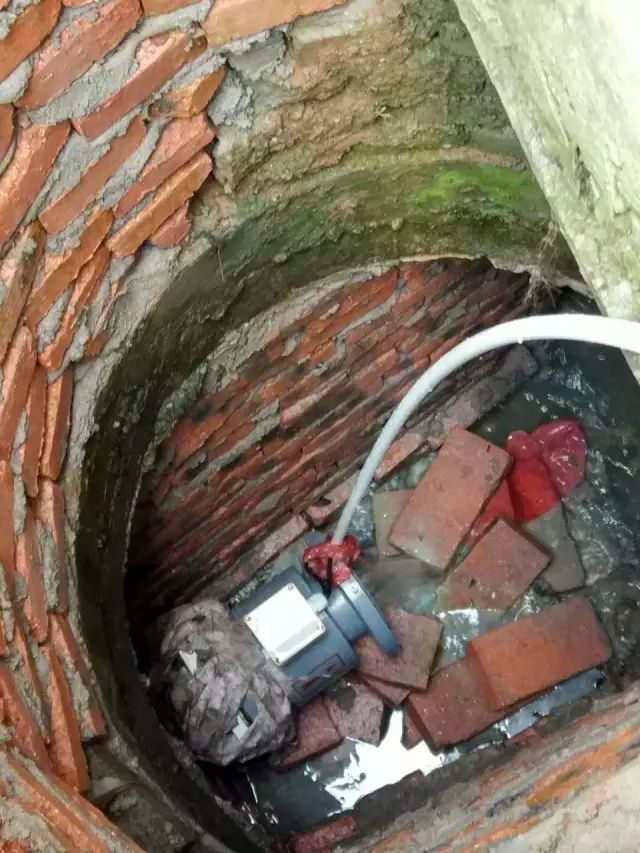

　　我们把水抽抽掉看，原来在井这里，被淹了好久的电磁流量计宝宝，一般电磁流量计是IP65的防护等级，防雨淋还行，水浸泡就GG思密达了。而且这个安装......

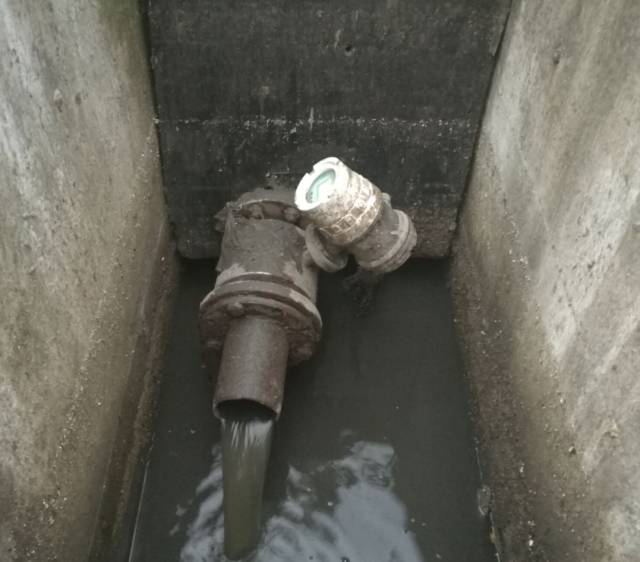

　　流量计出来就是大水池啊！
　　搞笑指数：☆☆☆☆☆
　　案例分析：
　　在长期可能存在水浸泡危险的场合，一定要选择IP68防护等级的，可以支持水浸泡的电磁流量计，不然这个浸水损坏，损失就大咯。
　　我们业务朋友，在卖产品给客户时，千万和客户多沟通下安装事宜，不然就留下这一个个搞笑的坑了。
　　解决方法：
　　建议选用IP65防护等级，如果现场管道不支持缩径的，可以将污水集中起来，然后重新铺管道，用泵打出来之后，安装流量计。或者改为超声波明渠流量计。
　　当然还有更多千奇百怪的安装方式，导致流量计在测量准确的道路上走的越来越远。
　　为什么电磁流量计测量对安装要求这么严格呢？
　　一.电磁流量计测量原理主要是根据法拉第电磁感应原理，导电介质切割磁感线产生感应电动势，通过管道中心轴线安装的两个测量电极来采集信号。? ??
　　
　　这样一说大家应该就能对第一个案例有一些分析了。测量的水可能都没有漫过测量电极，完全感应不到信号，流量计自然显示下限报警甚至空管报警了。
　　所以大家跟我念：电磁流量计测量
　　水要满管！要满管！要满管！
　　重要的事情说三遍
　　哪种情况下水能保证满管呢？

　　


　　竖直管道，水自下而上，肯定是满管的啦，当然水平管道也是有安装方法的哦.
　　
　　 这样管道的流量只要在所选的量程范围内，流量肯定准确稳定。
　　二、?管道中通过流量计的流体，流速要均匀稳定。为什么呢，我们测量流量，实际就是测量流速和管道横截面积的乘积值。 那流速不稳定，流量自然会跳动的。
　　分析第二个案例，泵出来附近就是流量计了，先排除大功率仪器对产品信号的干扰，流速肯定是不稳定的，所以我们常规的选择是把流量计安装位置尽量远一点。当然，还需要一个最重要的东西，足够长的直管段！！！
　　直管段的作用是什么呢，大家想想长江黄河，越到笔直的下游段，水越平缓。在想想壶口瀑布.............
　　所以直管段的作用是平缓流体流速，让其能均匀稳定的通过流量计。那么继续跟我念，直管段，前十后五，前十后五。（指流量计上游方向要有10倍的直管段，下游要有5倍的直管段）
　　最后在跟大家分享一些正确的安装口诀
　　
　　前十后五要牢记
　　阀前泵后故障低
　　选型根据流量来
　　省心省力效率提
　　流量计分享，我们下回继续~
