液体超声波流量计定义:
液体超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
液体超声波流量计原理:
根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
液体超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,它是发展迅速的一类流量计之一。
液体超声波流量计采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后,被另一个探头接收到,同时,第二个探头同样发射信号被第一个探头接收到,由于受到介质流速的影响,二者存在时间差Δt,根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt,进而可以得到流量值Q
优点
液体超声波流量计是一种非接触式仪表,它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。它的测量准确度很高,几乎不受被测介质的各种参数的干扰,尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
液体超声波流量计特点:
◆独特的信号数字化处理技术,使仪表测量信号更稳定、抗干扰能力强、计量更准确。
◆无机械传动部件不容易损坏,免维护,寿命长。
◆电路更优化、集成度高、功耗低、可靠性高。

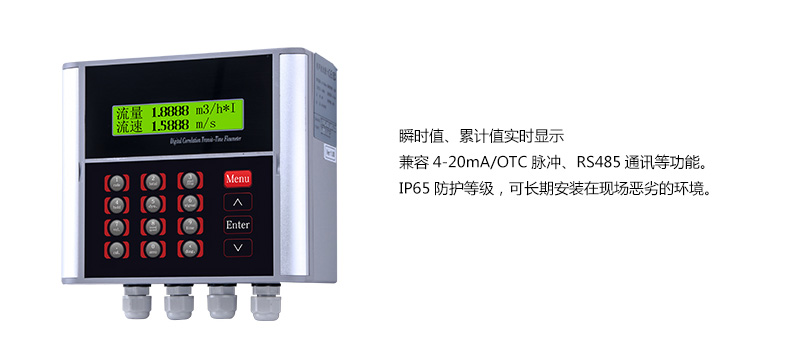

◆智能化标准信号输出,人机界面友好、多种二次信号输出,供您任意选择。
◆管段式小管径测量经济又方便,测量精度高。
液体超声波流量计常见问题:
1、液体超声波流量计探头使用一段时间,会出现不定期的报警。尤其是输送介质杂质较多时,这种问题会较常见。解决办法:定期清理探头(建议一年清理一次)。
2、液体超声波流量计输送介质含有水等液体杂质时,流量计引压管容易产生积液,气温较低时会出现引压管冻堵现象,尤其在北方地区冬季较常见。解决办法:对引压管进行吹扫或加电伴热
3、液体超声波流量计对管道的要求非常严格不能有异响否则会影响测量误差很大
液体超声波流量计在传播过程中,由于受介质和介质中杂质的阻碍或吸收,其强度会产生衰减。不论是超声波流量计还是超声波物位计,对所接受的声波强度都有一定要求,所以都要对各种衰减进行抑制。
4、液体超声波流量计瞬时流量波动大?
信号强度大,本身测量流体波动大.
解决方法:调整好探头位置,提高信号强度,保证信号强度稳定,如本身流体波动大,则位置不好,重新选点,确保前10D后5D的工况要求.
5、外夹式超声波流量计信号低?
这个取决于仪表本身的技术含量,经过现场大量的测试实例证明,像管道时间长,结垢严重,管径大的问题,精川TUF-2000系列较其他外夹式超声波流量计,出信号非常快,而且信号很稳定。.
解决方法:对于管径大、结垢严重、建议选用品质好的外夹式超声波流量计,探头安装处管道要打磨干净,用耦合剂或耦合片排除探头与工件表面之间的空气,使超声波能有效地传入管道内,保证探测面上有足够的声强透射率.
6、测量介质中偶尔有气泡产生,用时差法的超声波流量计是否有影响?
今美控MIK-2000H系列外夹式超声波流量计采用时差法测量.可以适当考虑增加弯管,确保管道满管。
7、现场有变频器或高电压电缆场强电磁干扰
建议:远离变频器或高电压电缆场强电磁干扰
8、目前市场上外夹式液体超声波流量计管径最小能测到多少?温度最高多少?
解答:现在美控MIK-2000H的建议管径大约DN32,温度不高于150度
9、怎样选择一款合适的超声波流量计?
解答:管道材质、管壁厚度及管径;流体类型、是否含有杂质、气泡以及是否满管;流体温度,流量计类型,是便携的还是固定在线的。
